tecgas - Ihre Experten für Gasversorgung im Vollintegriertem Wohnmobil

Das Fahrgestells eines Vollintegrierten Wohnmobil hat großen Einfluss auf die Umsetzung von Gastanklösungen bei Ihrem Reisemobil. Je nach Fahrgestell gibt es unterschiedliche Möglichkeiten, Unterflurtanks zu integrieren:

Eurochassis (FIAT, Citroën, Peugeot): Hier kann mit dem speziell entwickelten AST-Halterahmen eine Standardlösung direkt hinter der Hinterachse realisiert werden, die Platz für einen Gastank mit bis zu 70 Litern bietet.
AL-KO Tiefrahmen und andere Spezialfahrgestelle: Bei diesen Fahrgestellen sind oft individuelle Anpassungen notwendig, da keine standardisierten Lösungen vorhanden sind. Maßgefertigte Rahmen bieten jedoch maximale Flexibilität für spezifische Anforderungen.

Falls Sie keinen Unterflurtank in Ihrem Wohnmobil installieren möchten, bietet sich eine praktische Alternative: Der Austausch herkömmlicher Wechselgasflaschen durch fest verbaute Gastankflaschen.

Auf dieser Seite stellen wir Ihnen die verschiedenen Gastanklösungen vor und erläutern, welche Möglichkeiten bei den einzelnen Fahrgestellen bestehen.

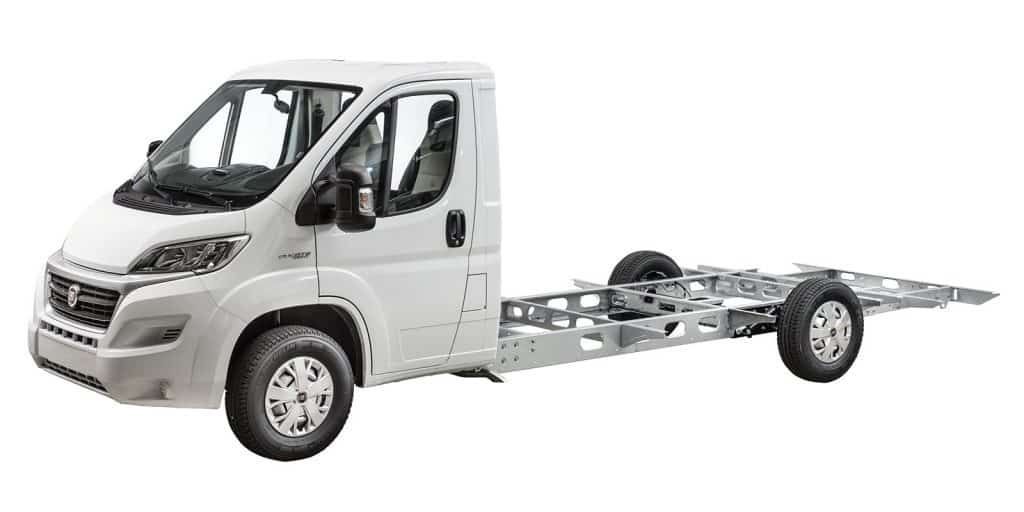

Eurochassis

(Fiat, Citroën, Peugeot Fahrgestell)

Bei Wohnmobilen auf Eurochassis (FIAT, Citroën, Peugeot) kann hinter der Hinterachse ein Zylindertank mit bis zu 70 Litern Volumen dank eines speziellen Gastankhalters praktisch verbaut werden. Diese platzsparende Lösung nutzt den verfügbaren Raum optimal und ermöglicht eine genormte Montage, die sowohl Zeit als auch Kosten spart. Zudem trägt sie zur Optimierung der Gewichtsverteilung bei, was sich positiv auf die Fahreigenschaften und die Stabilität des Fahrzeugs auswirkt.

INFO

AL-KO Tiefrahmen und andere Spezialfahrwerke

- Torodialtank

Die Montage eines Unterflur Torodialtanks bietet den Vorteil einer vergleichsweise geringen Tankhöhe bei gleichzeitig höherem Volumen. Diese Lösung eignet sich besonders für Reisemobile mit Tiefrahmen-Fahrwerken (AL-KO, SLC, Vario X) da diese einen geringen Abstand zwischen Fahrzeugboden und Untergrund haben, wodurch in Bezug auf die Bodenfreiheit der Tank optimal integriert werden kann. In der Regel fertigen wir hierfür einen für Ihr Fahrzeug maßgefertigten Hilfsmontagerahmen für den Tank an.

INFO

AL-KO Tiefrahmen und andere Spezialfahrwerke

- Zylindertank

Die Montage eines Unterflur Zylindertanks eignet sich insbesondere für Fahrgestelle mit einer relativ hohen Aufbaubodenfreiheit. Aufgrund der unterschiedlichen Durchmesser und Längen der Zylindertanks können in der Regel deutlich größere Tankvolumina im Vergleich zu Torodialtanks erreicht werden. Für die Installation wird in der Regel ein fahrzeugspezifischer Hilfsrahmen angefertigt, um eine sichere und stabile Befestigung des Tanks zu gewährleisten.

INFO

Gastankflasche im Gaskasten

Wenn das maximale Gasvolumen für Sie nicht im Vordergrund steht und Sie stattdessen eine einfache, schnell zu installierende Lösung für die betankbare Gasversorgung in Ihrem Reisemobil suchen, ist der Umbau von Wechselflaschen auf eine Gastankflasche die ideale Einsteigslösung. Diese Variante ist sowohl als Einflaschen- als auch als Zweiflaschenanlage möglich und bietet eine unkomplizierte Möglichkeit, Ihre Gasversorgung effizient und komfortabel zu gestalten.

INFO

AST Tankhalter 70 Liter Zylindertank - im Werkseitigen Fahrgestell

(FIAT, CITROEN, PEUGEOT)

Campingfahrzeuge auf werksseitigen Fahrgestellen wie dem Fiat Ducato III, Citroën Jumper II oder Peugeot Boxer II verfügen über eine höhere Bodenfreiheit im Vergleich zu Fahrzeugen mit AL-KO AMC Fahrgestellen. Dies ermöglicht den Einbau größerer Unterflurtanks, da Tanks mit einem Durchmesser von bis zu 300 mm verwendet werden können. Mit einem Zylindertank dieser Größe maximieren Sie Ihren Gasvorrat und genießen längere Unabhängigkeit – ideal für Camper, die oft autark unterwegs sind oder längere Roadtrips durch Europa planen.

Unsere Lösung: Sicher, praktisch und effizient

Wir verwenden einen speziell entwickelten Tankhalter der Firma AST, der ohne zusätzliche Bohrungen im Fahrzeugrahmen montiert wird. Dadurch bleibt die Struktur Ihres Fahrzeugs intakt, während gleichzeitig ein großer 70-Liter-Zylindertank sicher befestigt werden kann.

Beispielbild eines Zylinder Brenngastank

So funktioniert es:

Der Zylindertank wird mit robusten Edelstahlbändern am Halter montiert.
Die gesamte Einheit wird an den vorhandenen Bohrungen im Fahrzeugrahmen sicher verschraubt.

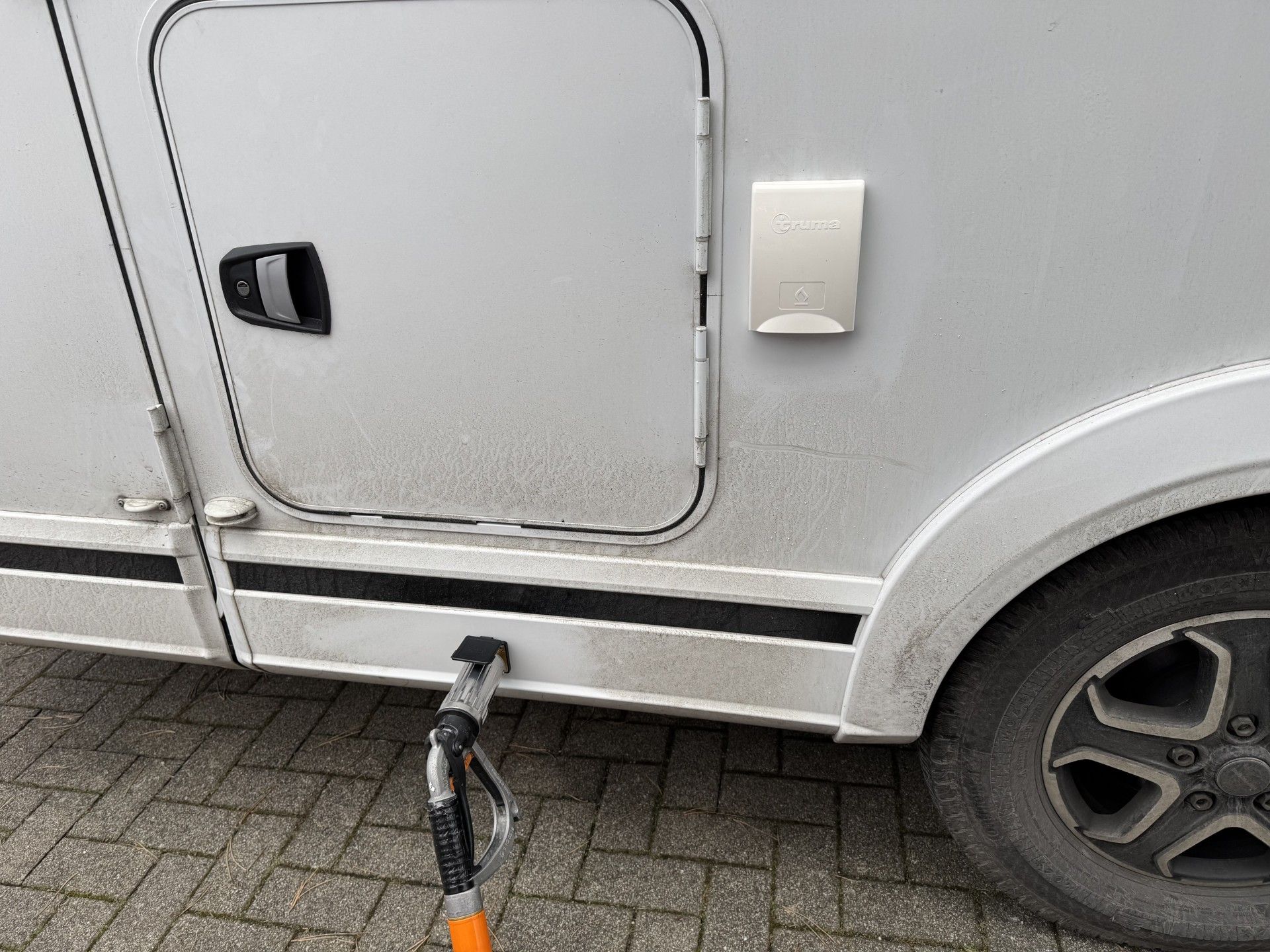

Das Betankungsventil wird dezent im Stoßfänger integriert, sodass Sie an über 30.000 LPG-Tankstellen in Europa problemlos tanken können.
Eine Tankanzeige im Cockpit zeigt Ihnen jederzeit den aktuellen Füllstand an – einfach, bequem und zuverlässig.

Ihre Vorteile im Überblick:

Hohe Kapazität: bis zu 70 Liter Gasvorrat für längere autarke Reisen.
Einfache Betankung: Zugang zu einem flächendeckenden LPG-Tankstellennetz in Europa.
Schonende Montage: Keine zusätzlichen Bohrungen im Fahrzeugrahmen nötig.
Komplette Kontrolle: Übersichtlicher Füllstand dank Cockpit-Tankanzeige.

Mehr Komfort auf Reisen

Unsere Brenngastank-Lösung bietet Ihnen sorgenfreie Erlebnisse – ob beim Kochen, Heizen oder für andere Anwendungen im Camper Van. Verbringen Sie weniger Zeit mit Gasmanagement und mehr Zeit damit, Ihre Reise zu genießen.

Entdecken Sie die Freiheit, die unsere fortschrittliche Brenngastank-Lösung Ihnen bietet – kontaktieren Sie uns jetzt für eine Beratung!

Beispielbild eines Zylinder Brenngastank auf einem Ständer.

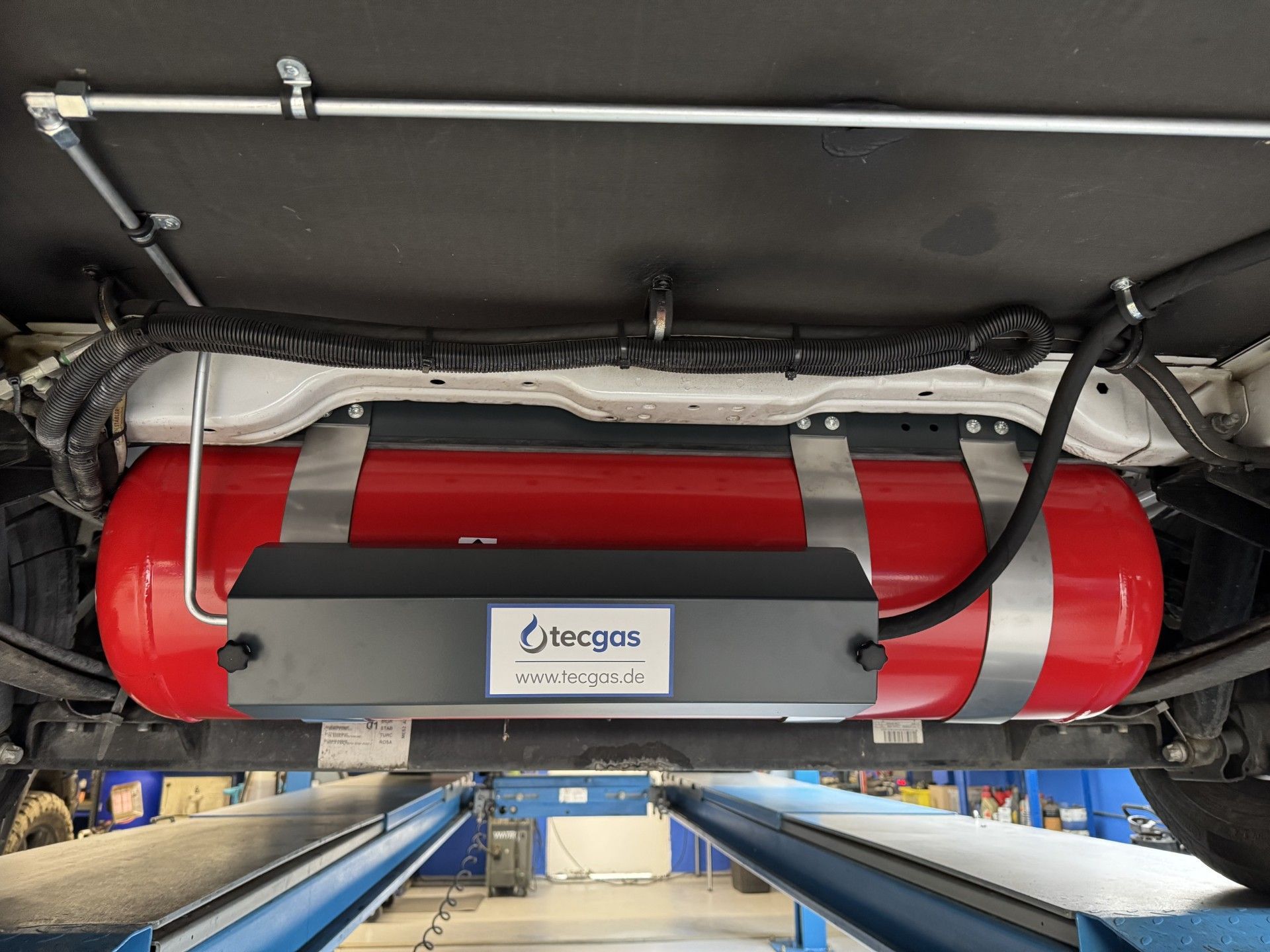

Der AST Halterahmen mit montiertem 70 Liter Zylinder Brenngastank

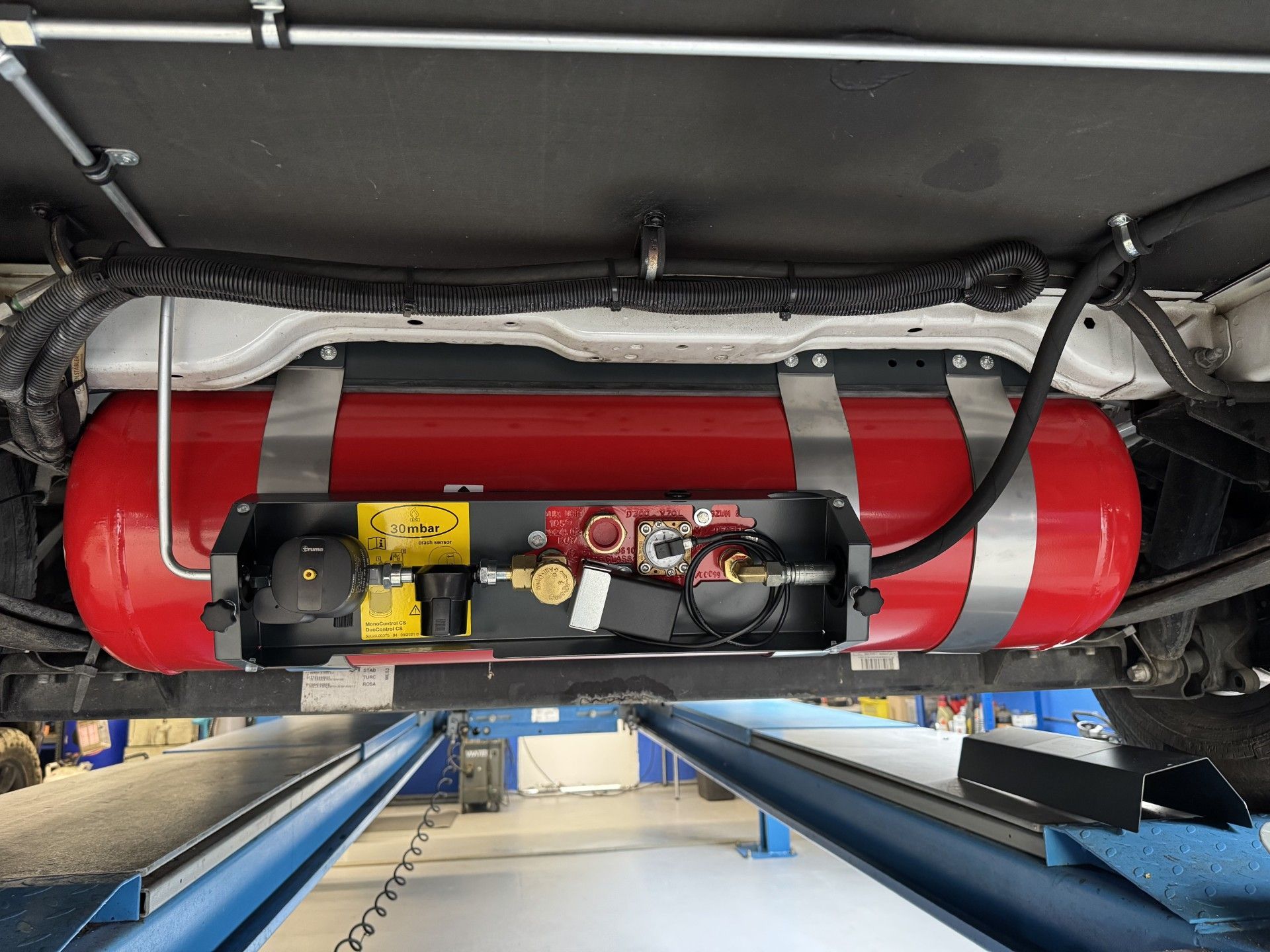

Einbaubeispiel eines montierten Brenngastank an einem Kastenwagen.

Der Zylindertank wird samt dem Rahmen an die vorhandenen Bohrungen im Rahmen verschraubt.

Im Armaturenkasten sind die Tankventile, Filter und Druckminderer verbaut.

Ein Einbau in unserem Fachbetrieb umfasst folgende Komponenten und Leistungen:

Brenngastank 55 - 70 Liter, Zylinder
spezieller AST Gastankhalter
Gastank Armaturen
Gasdruckregler Truma Monocontrol CS
Truma Gasfilter
Gasarmaturenkasten
KH Flach Füllanschluss, Außenbetankung
Füllleitung
Tankadapterset Europa ( 4 Tankadapter)
Verrohrung bis Druckminderer / Einführung in Gaskasten
Füllstandanzeige Livello inkl. Tankgeber (je nach Montageaufwand / Anzeige Position evtl. Zuzahlung)
Wachs Tankkonservierung
Einbau vom Fachmann
Einweisung in die Tankanlage, gemeinsames Betanken
Eintrag in das DVFG Arbeitsblatt, Prüfbuch G607
Tankgutachten

ANFRAGE

Einbaubeispiele von Brenngas Unterflurtank AST-Halter im Vollinetgrierten Wohnmobil

Wir überarbeiten aktuell unsere Homepage, um Ihnen mehr Inhalte, Informationen und Einbaubeispiele bereitzustellen. Schon bald werden weitere Beispiele und Lösungen für Ihre individuellen Anforderungen verfügbar sein. Bleiben Sie gespannt!

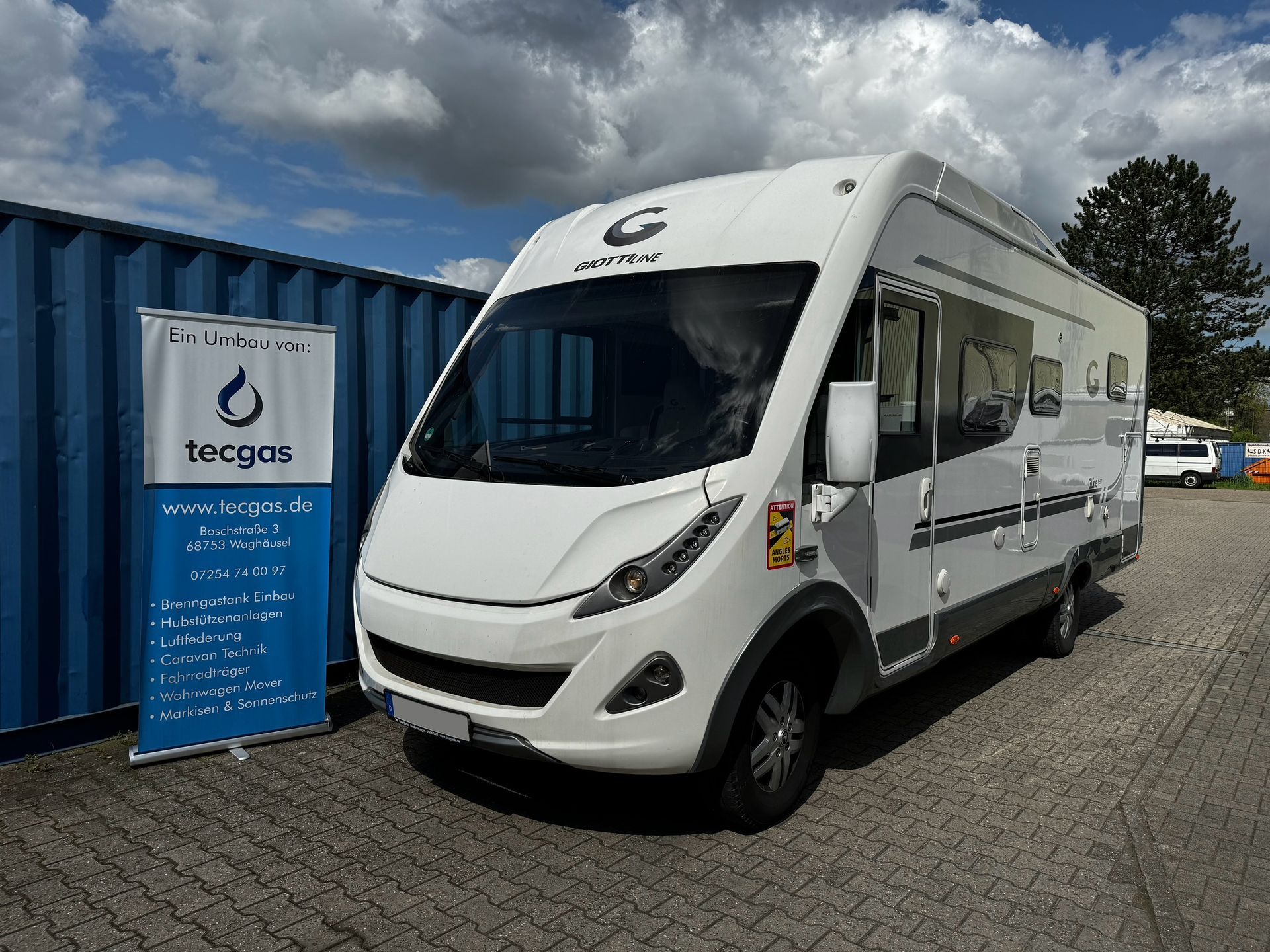

Giottiline G-line 937

Einbauort: Unterflur

Tankart: Zylinder Brenngastank

Füllmenge: 70 Liter Brutto (entspricht ca. 56 Liter netto)

Füllstandsanzeige: Bluetooth Tankanzeige mit Handy App

weitere Extras: GOK Eis-Ex in Gasdruckregler, Drei Wege Ventil im Gaskasten

Dieses Vollintegrierte Wohnmobil von Giottiline basiert auf dem FIAT Fahrgestellt, somit konnte ein 70 Liter Tank mit dem AST Tankhalter verwendet werden. Der Füllstand wird über der Rotarex Dimes Tankanzeige über die Handy App gepüft. Um auch im Winter der Gastank uneingeschränkt zu nutzen wurde ein Eis-Ex am Druckregler verbaut.

ANFRAGE

Geöffneter Armaturenkasten. Zu sehen sind 4 Ventile, Truma Filter und Druckminderer.

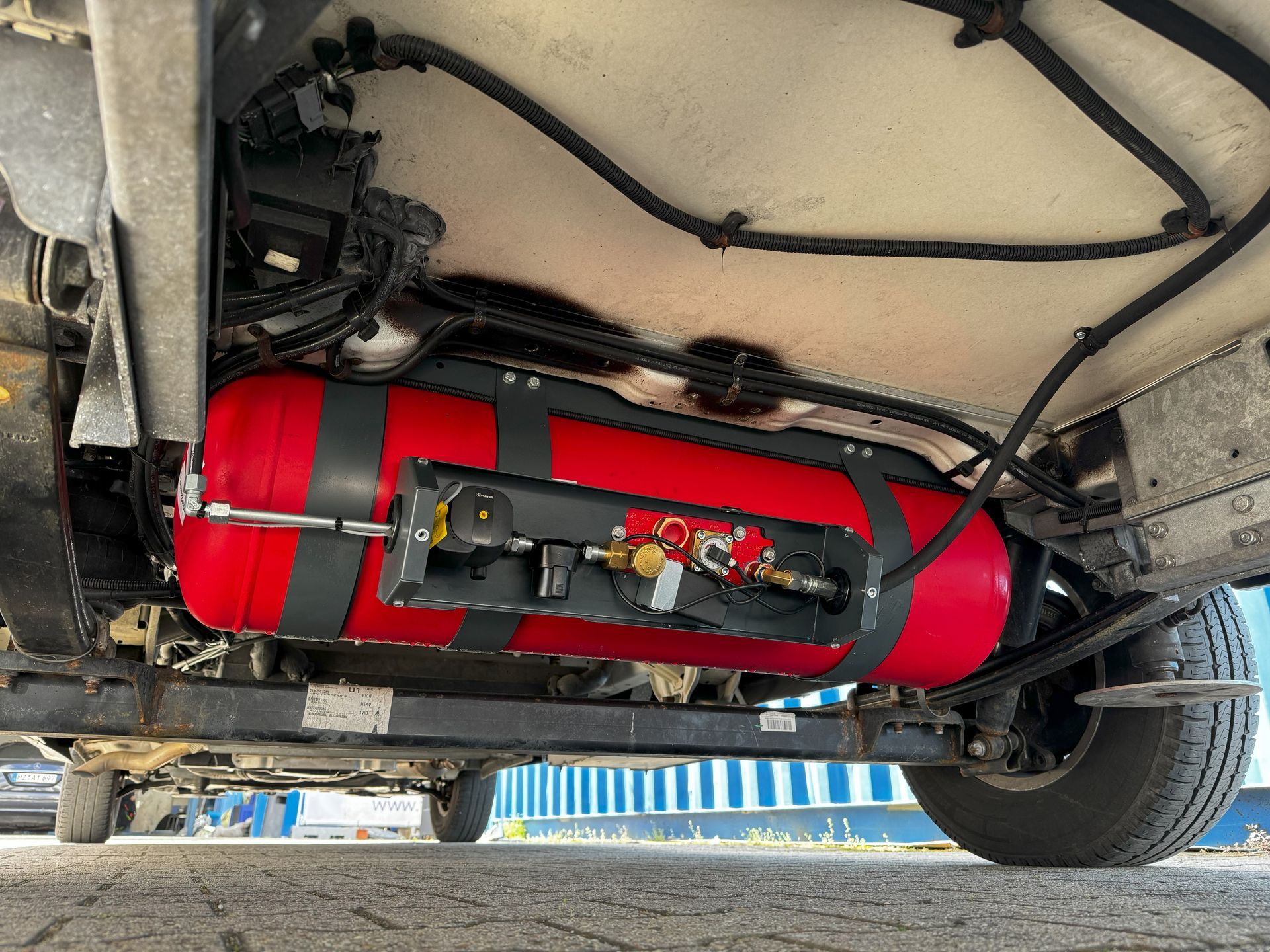

Ventile, Filter und Druckminderer sind gut im aufschraubaren Armaturenkasten geschützt.

Knapp 56 Liter netto Tankvolumen können Sie einfach an knapp 30.000 LPG Tankstellen in Europa tanken.

Individuelle Rahmenanfertigung für Unterflurtanks

Individuelle Lösungen für anspruchsvolle Einbausituationen

Sollte die Montage einer der oben genannten Gastankvarianten aufgrund baulicher Gegebenheiten bei Ihrem Fahrzeug nicht möglich sein, bieten wir Ihnen maßgeschneiderte Lösungen an. Dank unserer umfassenden Expertise in der Schweißtechnik und der Zusammenarbeit mit einer ortsnahen Schlosserei können wir individuelle Montagerahmen anfertigen, die speziell auf Ihr Fahrzeug zugeschnitten sind.

In den meisten Fällen ist es möglich, einen eigens entwickelten Montagehalter zu fertigen, der den Tank sicher und stabil befestigt. So stellen wir sicher, dass auch unter schwierigen Bedingungen eine zuverlässige und funktionale Lösung für Ihre Gasversorgung realisiert werden kann. Vertrauen Sie auf unsere Erfahrung für eine passgenaue Umsetzung, die optimal auf Ihr Reisemobil abgestimmt ist.

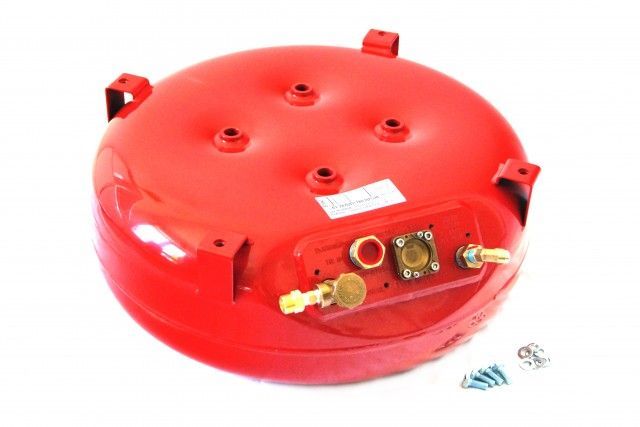

Torodialtank 53,5 - 63 Liter bei Spezialfahrgestellen

wie AL-KO, SLC Chassis, weitere Tiefrahmen

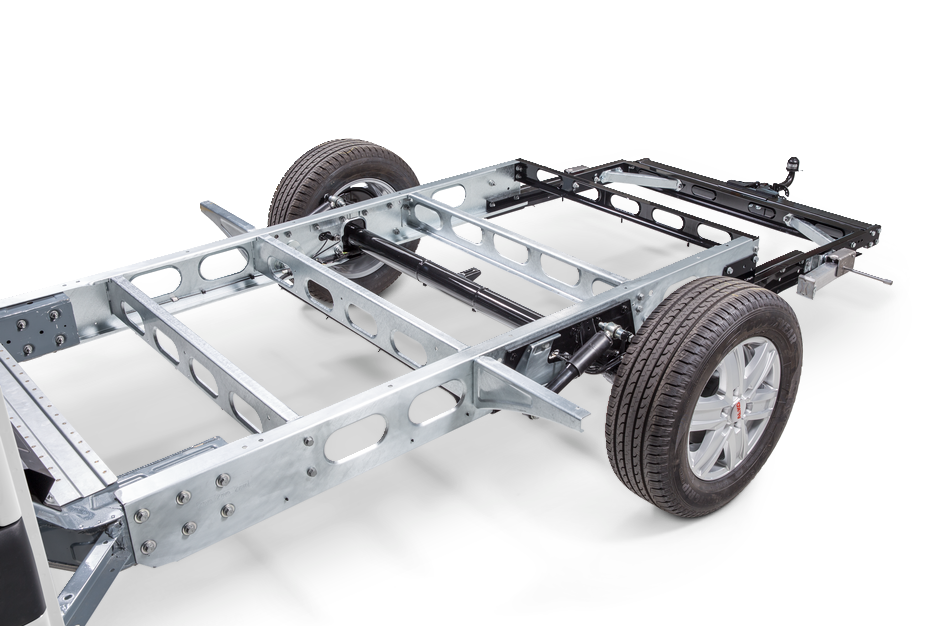

Tiefrahmenfahrgestelle wie der AL-KO Tiefrahmen und das darauf basierende SLC-Fahrgestell bieten Campern durch ihre abgesenkte Bauweise Vorteile wie eine niedrigere Aufbauhöhe, besseren Schwerpunkt und zusätzlichen Stauraum im Doppelboden. Diese Besonderheiten machen jedoch die Montage von Unterflurtanks anspruchsvoller, da standardisierte Lösungen aufgrund der vielfältigen Anordnungen unter dem Fahrzeugboden meist nicht passen.

In diesen Fällen setzen wir bevorzugt auf Torodialtanks, die dank ihrer geringen Aufbauhöhe von nur 230 mm optimal in den freien Rahmenzwischenräumen verbaut werden können. Diese Tanks bieten Volumina zwischen 53,5 und 63 Litern, und bei Bedarf kann ein zweiter Tank für einen größeren Gasvorrat integriert werden.

Die Befestigung erfolgt über einen mittig im Fahrgestell verschraubten individuell angefertigten Halter, der an den vorhandenen Bohrungen angebracht wird. Der Tank wird anschließend an diesen Hilfshalter montiert. Zwischen der Gasentnahme und dem Druckminderer wird ein Gasfilter von renommierten Marken wie GOK oder Truma eingesetzt, um die Gasqualität zu sichern. Der Druckminderer ist zudem mit einem Crash-Sensor ausgestattet, der eine sichere Gasentnahme während der Fahrt ermöglicht. Optional kann ein Eis-Ex für den Betrieb bei niedrigen Temperaturen hinzugefügt werden.

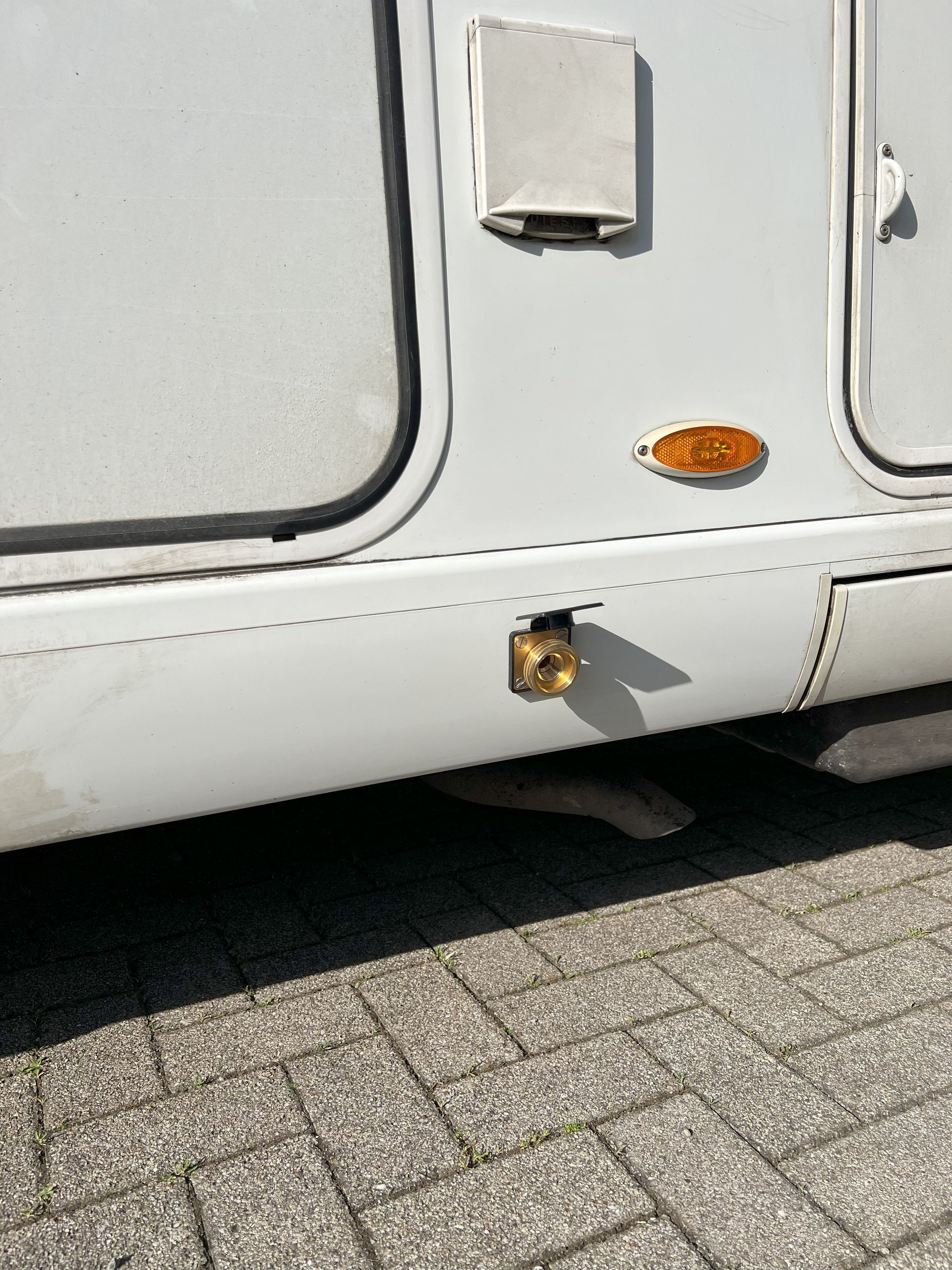

Das Betankungsventil wird unauffällig im Stoßfänger integriert, sodass Sie an LPG-Tankstellen in ganz Europa problemlos tanken können. Vertrauen Sie auf unsere Expertise und hochwertigen Produkte, um Ihre Gasversorgung sicher und komfortabel zu gestalten – perfekt abgestimmt auf die Anforderungen Ihres Camper Vans oder Kastenwagens.

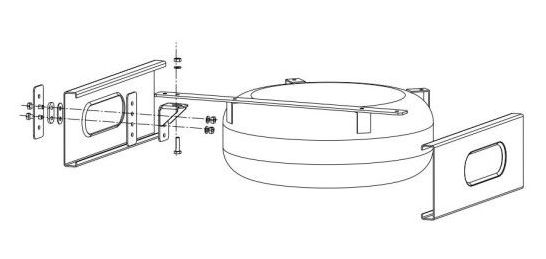

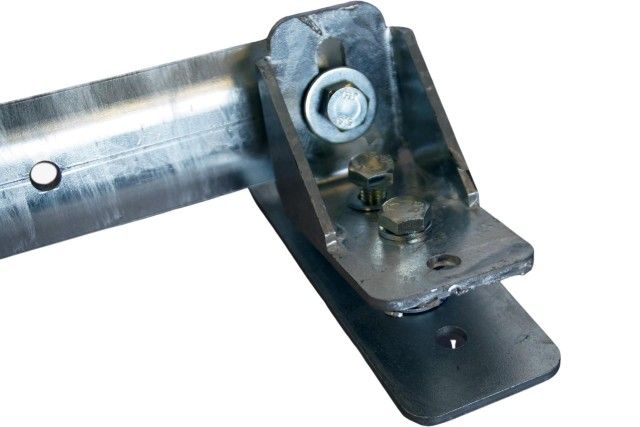

Spezieller Gastankhalter für AL-KO Fahrgestelle für die Montage von Torodialtanks

Der Halter erfüllt alle Vorraussetzung für eine Montage nach ECE-R 67.01 bzgl.Material und Festigkeit.

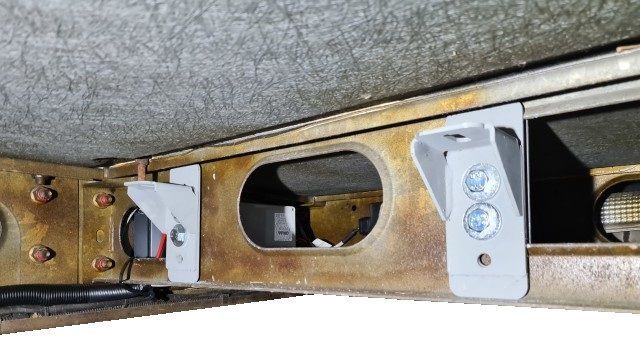

Der Halter wird zwischen den Rahmen des Fahrgestell montiert. An diesem wird dann der eigentliche Tank verschraubt.

Spezieller Gastankhalter für AL-KO Fahrgestelle für die Montage von Torodialtanks

Der Halter erfüllt alle Vorraussetzung für eine Montage nach ECE-R 67.01 bzgl.Material und Festigkeit.

Der Halter wird zwischen den Rahmen des Fahrgestell montiert. An diesem wird dann der eigentliche Tank verschraubt.

Ein Einbau in unserem Fachbetrieb umfasst folgende Komponenten und Leistungen:

Brenngastank mit den Maßen 600x230mm 53,5 Liter; 630x225 mm 58 Liter; 650x230mm - 63 Liter
auf Maß gefertigter Halter für Brenngastank
Gastank Armaturen
Truma Monocontrol CS
Truma Gasfilter
Gasarmaturenkasten
KH Flach Füllanschluss, Außenbetankung
Füllleitung
Tankadapterset Europa ( 4 Tankadapter)
Verrohrung bis Druckminderer / Einführung in Gaskasten
Füllstandanzeige Livello inkl. Tankgeber (je nach Montageaufwand / Anzeige Position evtl. Zuzahlung)
Wachs Tankkonservierung
Einbau vom Fachmann
Einweisung in die Tankanlage, gemeinsames Betanken
Eintrag in das DVFG Arbeitsblatt, Prüfbuch G607
Tankgutachten

ANFRAGE

Einbaubeispiele von Unterlfur Torodial Tank Vollinetgrierten Wohnmobil mit Spezialrahmen

Carthago Chic C-Line 4.9 mit Torodial Brenngastank

Einbauort: Unterflur

Tankart: Torodial Brenngastank

Füllmenge: 63 Liter Brutto (entspricht ca. 50 Liter netto)

Füllstandsanzeige: Livello Füllstandsanzeige

weitere Extras: Cavagna Druckregler mit TopTron GV-200 Crash Protection Unit

In diesem Carthago Chic C-Line 4.9 wurde ein Torodial Unterflurtank im AL-KO Tiefrahmenchassis verbaut. Die Füllstandanzeige erfolgt über die Livello Tankanzeige. Als Extra ist das Fahrzeug mit der TopTron Crash Protection Unit ausgestattet. Löst der Crash Sensor aufgrund zu hoher G-Kräfte aus kann die Anlage komfortabel über dein Ein- und Ausschalter wieder in Betrieb genommen werden.

ANFRAGE

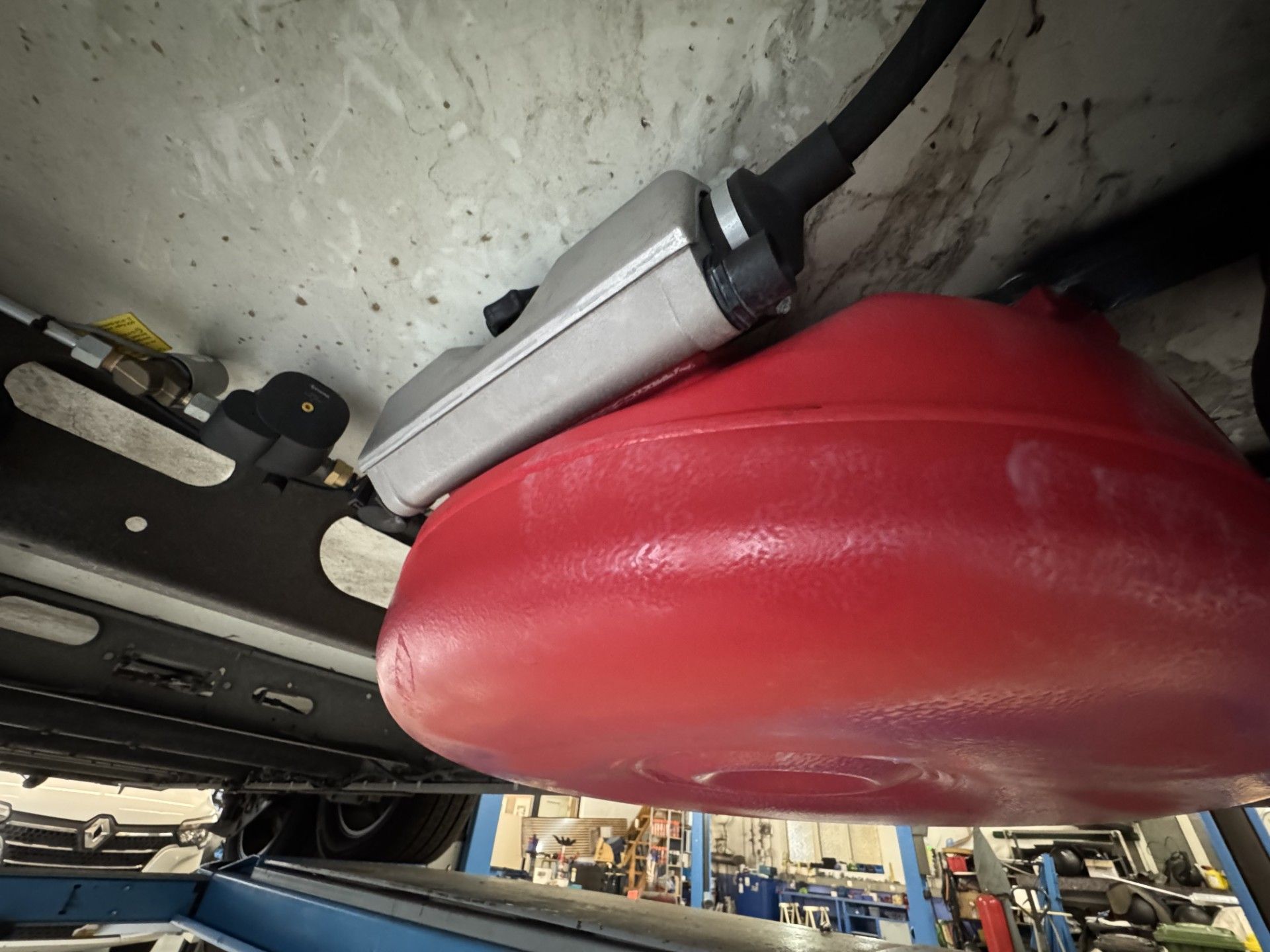

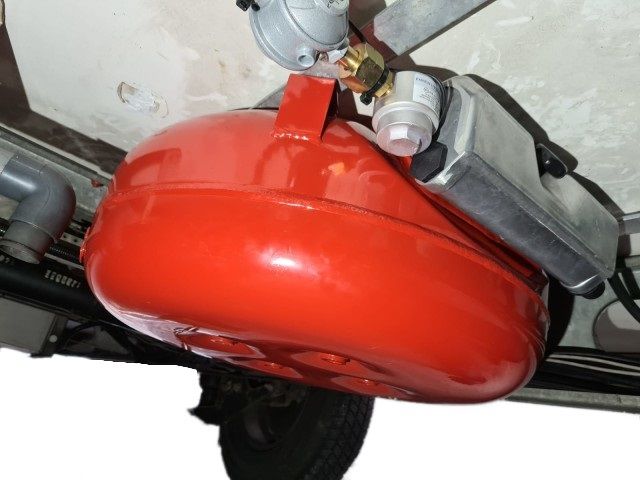

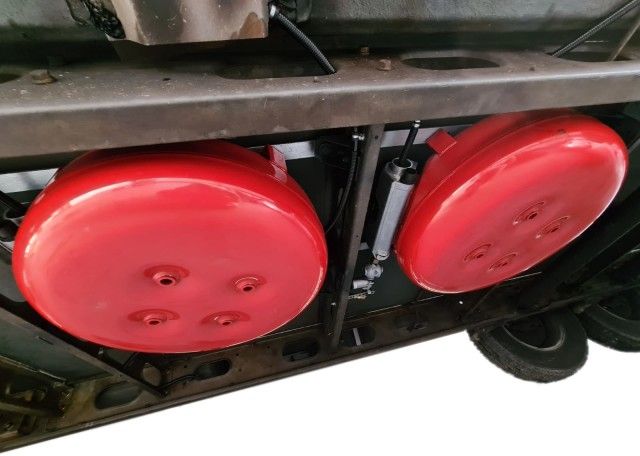

Torodialtank an individuell gefertigten Halterahmen in AL-KO Tiefrahmen integriert

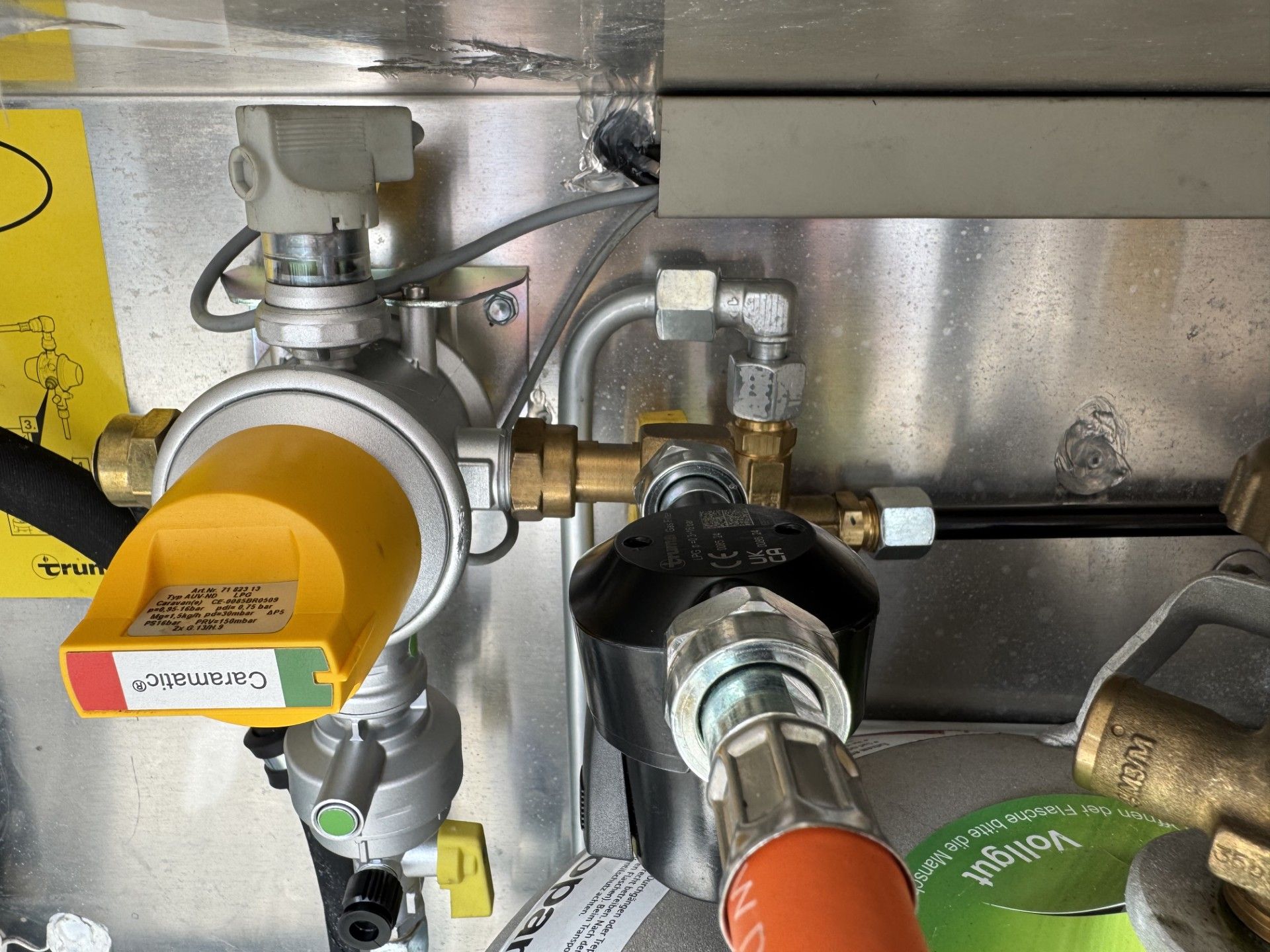

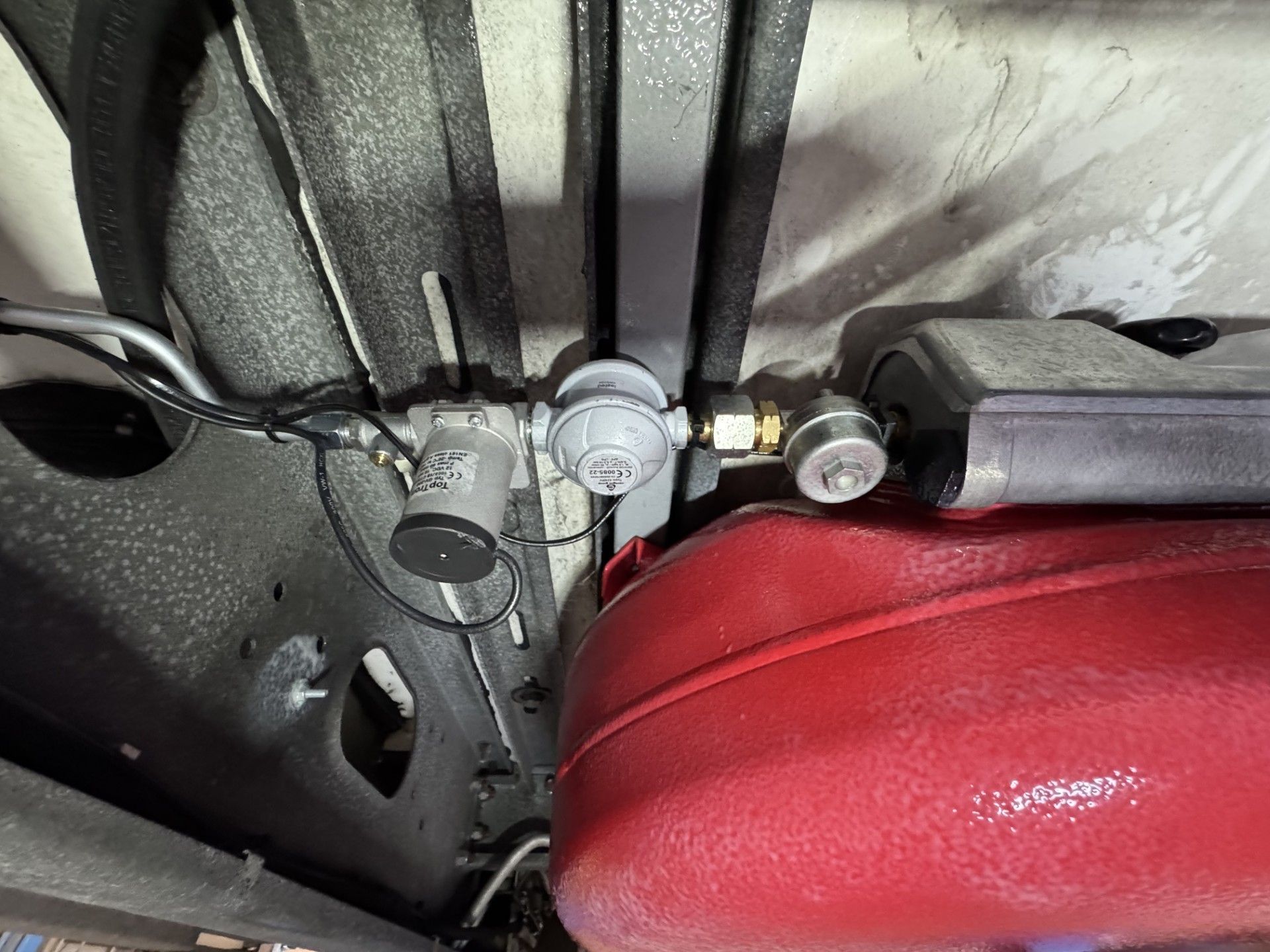

Cavagna Druckregler mit elektronischem TopTron Abschaltventil verbaut

Befüllung des Gastank dezent über Betankungsventil im Gaskasten

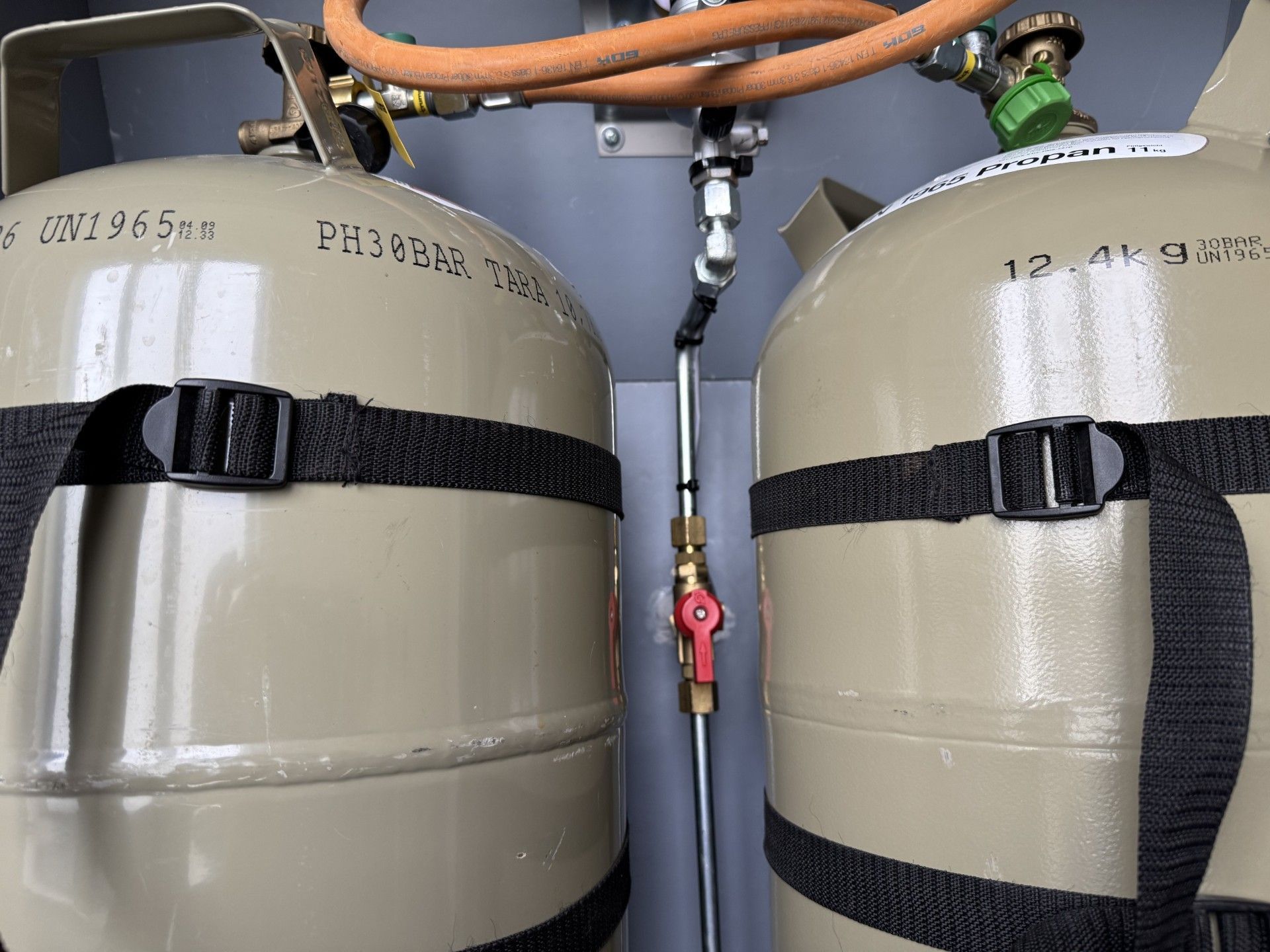

Hinter dem Druckregeler ist ein 3 Wege Umschaltventil verbaut bei der man zwischend er Gasentnahme von Tank oder Wechselflasche wählen kann

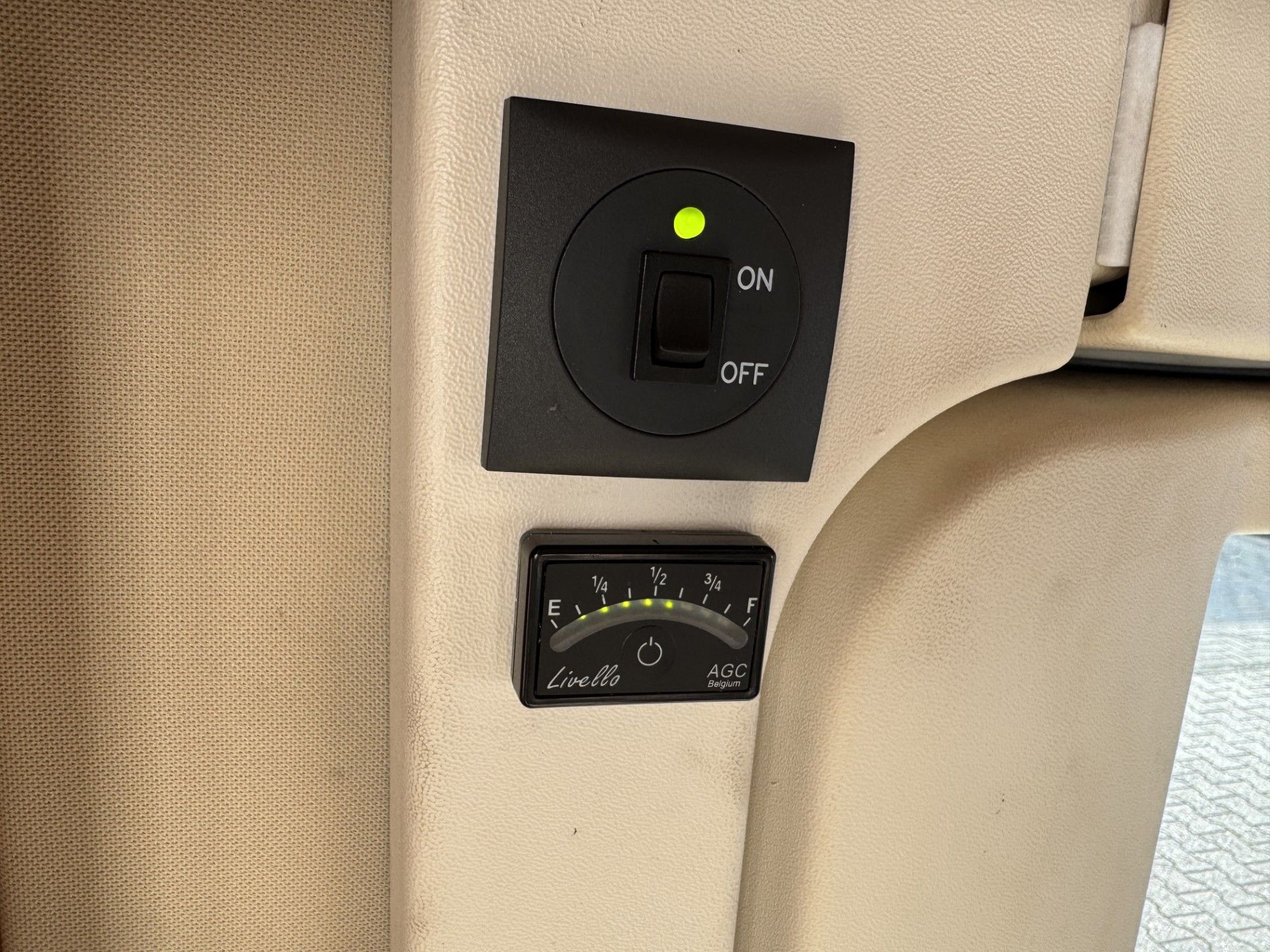

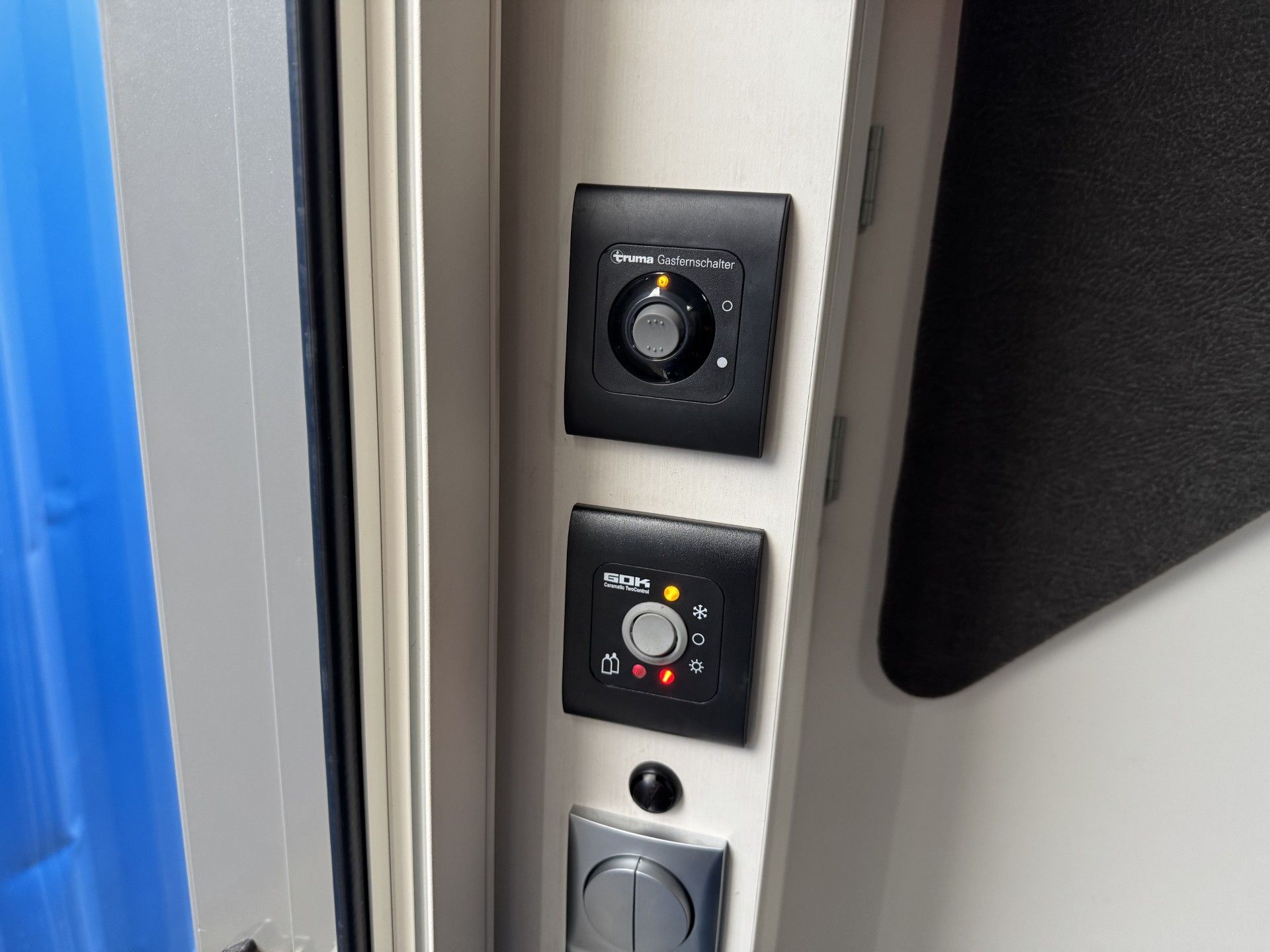

TopTron Ein- und Ausschalter. Unterhalb Tankanzeige des Brenngastankes verbaut

Zylindertank bei Spezialfahrgestellen

wie Mercedes Benz Sprinter, Iveco Daily

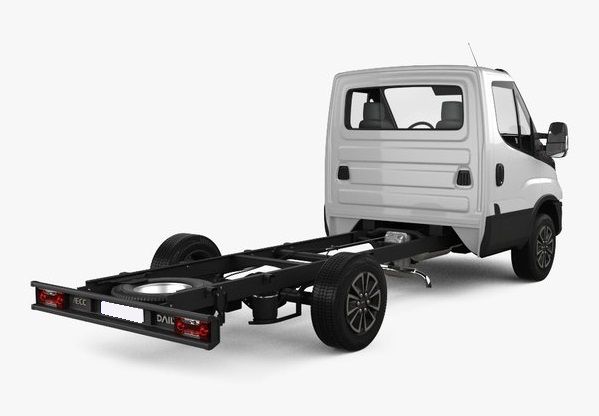

Reisemobile, die auf Fahrgestellen wie dem Iveco Daily, Mercedes Benz Sprinter oder MAN TGE basieren, zeichnen sich durch ihre robuste Bauweise, hohe Traglast und vielseitige Einsatzmöglichkeiten aus. Diese Fahrgestelle bieten eine größere Bodenfreiheit und eine stabile Rahmenkonstruktion, die sich ideal für den Einbau individueller Unterflurlösungen wie Gastanks eignet. Dank der höheren Bodenfreiheit können Zylindertanks mit einem Durchmesser von 360 mm bis 400 mm verbaut werden, was Volumen von über 100 Litern Gas ermöglicht.

Die Befestigung erfolgt über einen individuell angefertigten Halter, der meist seitlich am Leiterrahmen montiert wird oder alternativ mittig im Fahrgestell verschraubt wird und an den vorhandenen Bohrungen befestigt ist. Der Tank wird dann sicher mit einer Montageplatte und Bändern am Halter montiert.

Zwischen der Gasentnahme und dem Druckminderer wird ein Gasfilter von renommierten Marken wie GOK oder Truma eingesetzt, um die Gasqualität zu gewährleisten. Der Druckminderer ist mit einem Crash-Sensor ausgestattet, der eine sichere Gasentnahme während der Fahrt ermöglicht. Optional kann ein Eis-Ex für den Betrieb bei niedrigen Temperaturen hinzugefügt werden.

Das Betankungsventil wird unauffällig im Stoßfänger integriert, sodass Sie an LPG-Tankstellen in ganz Europa problemlos tanken können. Vertrauen Sie auf unsere Expertise und hochwertigen Produkte für eine sichere und komfortable Gasversorgung, perfekt abgestimmt auf die Anforderungen Ihres Reisemobils.

Ein Einbau in unserem Fachbetrieb umfasst folgende Komponenten und Leistungen:

Brenngastank in verschiedenen Durchmesser von 200mm - 400mm möglich
auf Maß gefertigter Halter für Brenngastank
Gastank Armaturen
Truma Monocontrol CS
Truma Gasfilter
Gasarmaturenkasten
KH Flach Füllanschluss, Außenbetankung
Füllleitung
Tankadapterset Europa ( 4 Tankadapter)
Verrohrung bis Druckminderer / Einführung in Gaskasten
Füllstandanzeige Livello inkl. Tankgeber (je nach Montageaufwand / Anzeige Position evtl. Zuzahlung)
Wachs Tankkonservierung
Einbau vom Fachmann
Einweisung in die Tankanlage, gemeinsames Betanken
Eintrag in das DVFG Arbeitsblatt, Prüfbuch G607
Tankgutachten

ANFRAGE

Einbaubeispiele von Unterlfur Zylinderank Lösungen

im Vollinetgrierten Wohnmobil mit Spezialrahmen

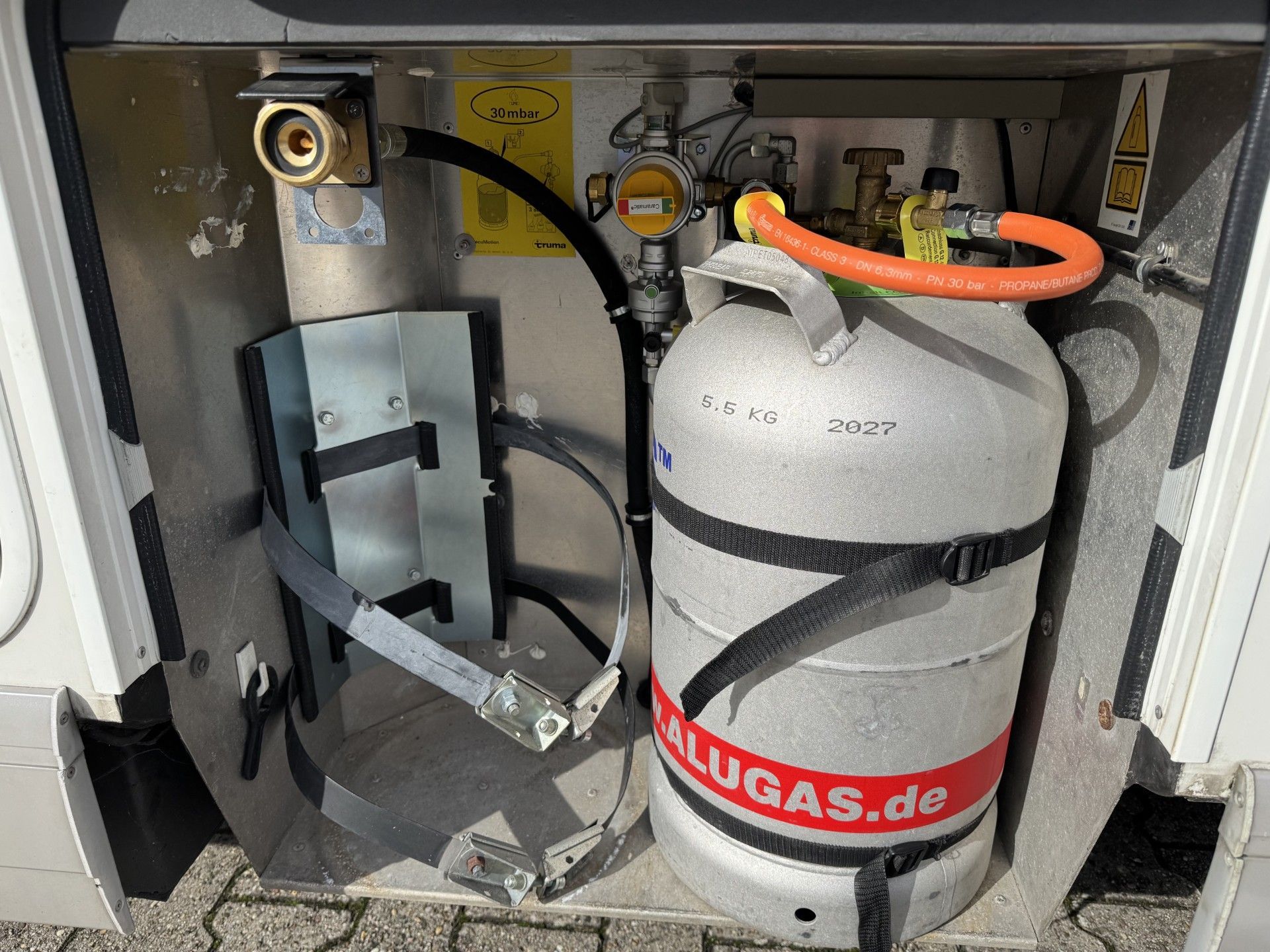

Tank- Gastankflaschen Lösungen im Gaskasten

Wenn Sie keinen zusätzlichen Unterflurtank, sondern eine kompakte Lösung für die Gasversorgung suchen, ist die Montage eines Gastanks im Gaskasten ideal. Hierbei werden die herkömmlichen Wechselflaschen durch fest verbaute Tanks ersetzt. Es gibt zwei Varianten:

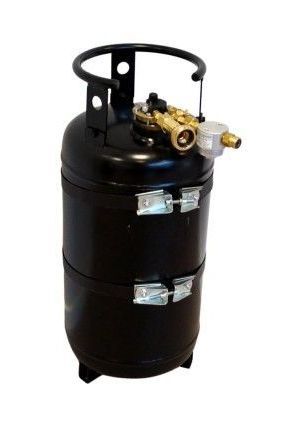

Gastankflasche: Diese ähnelt in Form und Größe den üblichen Wechselflaschen, verfügt jedoch über ein Füllstopp- und Entnahmeventil. Das Füllvolumen entspricht dem einer Wechselflasche.
Zylindertank: Kleinere Zylindertanks mit einem Fassungsvermögen von 44 bis 52 Litern (je nach Platz im Gaskasten) bieten eine platzsparende und effiziente Lösung.

Die Gastankflaschenlösung ist sowohl als Einflaschen- als auch als Zweiflaschenanlage möglich. Allerdings ist aus Kostengründen häufig ein einzelner Zylindertank einer Zweiflaschenanlage vorzuziehen.

Vorschriften für die Gastankmontage im Gaskasten

Der Einbau eines Gastanks im Gaskasten unterliegt besonderen Vorschriften gemäß der ECE-R67-Norm und unterscheidet sich deutlich vom Einsatz einer Alugas Travel Mate (die keine fest verbaute Tanklösung darstellt). Die wichtigsten Anforderungen sind:

Gaskasten als Aufstellraum:
Der Gaskasten muss ausschließlich über eine Tür von außen zugänglich sein. Gaskästen in Heckgaragen oder unter Doppelböden sind nicht zulässig, da sie die Sicherheitsanforderungen nicht erfüllen.

Belastbarkeit:
Die Montage muss Kräften von 20G frontal und 8G seitlich standhalten. Hierfür werden spezielle Bodenanker verwendet, die jedoch nur bei Gaskästen möglich sind, die direkt auf der Bodenplatte aufliegen.

Direkte Verbindung und Verrohrung:
Am Gastank muss ein Druckminderer direkt angeschlossen werden, von dem eine feste Verrohrung abgeht. Hochdruckschläuche sind nicht erlaubt. Bestehende Druckregler wie Mono- oder Duo-Control können nicht verwendet werden.

Durch diese klare und sichere Umsetzung gewährleisten wir eine regelkonforme und funktionale Lösung für Ihre Gasversorgung.

Gerne beraten wir Sie welche Gastanklösung für Sie die richtige ist.

Bei der Gastankmontage verbauen wir ausschließlich bewerte Systeme der Hersteller CAMPKO und wynen-gas.

ANFRAGE

Ein Einbau in unserem Fachbetrieb umfasst folgende Komponenten und Leistungen:

Brenngastank ja Nach Varainte Gastankflasche oder Zylindertank (speziell für Gaskastenmontage)

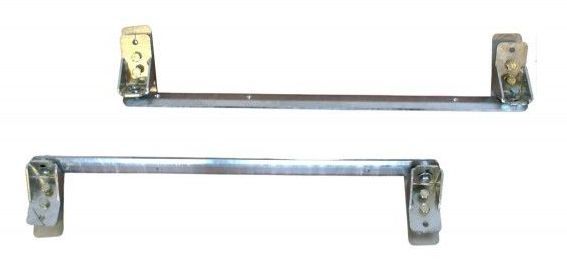

Befestigungssatz für Bodenmontage (Bodenanker)
Gastank Armaturen
30mbar Druckminderer mit Crash Sensor
Gasfilter
KH Flach Füllanschluss, Außenbetankung
Füllschlauch 1,5m
Tankadapterset Europa ( 4 Tankadapter)
Verrohrung
Einbau vom Fachmann
Einweisung in die Tankanlage, gemeinsames Betanken
Eintrag in das DVFG Arbeitsblatt, Prüfbuch G607
Tankgutachten

ANFRAGE

Einbaubeispiele Stahlgastankflasche im Vollintegriertem Wohnmobil

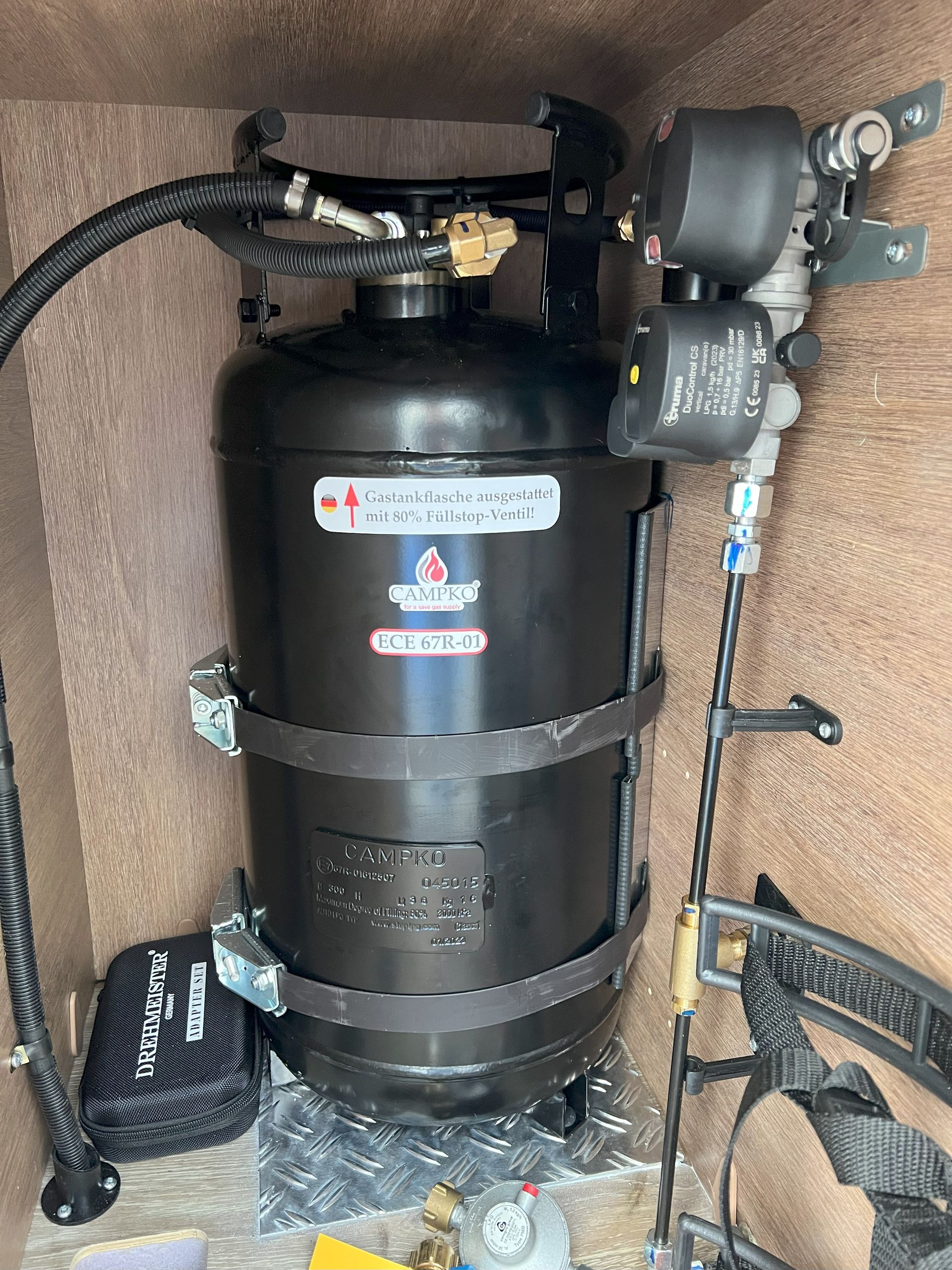

Hymer Exis-i mit Campko Stahlgastankflasche

Einbauort: Gaskasten

Tankart: befüllbare Campko Stahlgastankflasche

Füllmenge: 30 Liter Brutto (entspricht ca. 24Liter netto)

Füllstandsanzeige: Livello Tankanzeige

Dieser Hymer Vollintegrierter wurde mit einer Campko Stahlgastankflasche ausgestattet.Im Gegensatz zu der Alugas Travel Mate, handel es sich bei der Campko Flasche um eine Tankflasche welche auch in die Fahrzeugpapiere eingetragen wird. Der Vorteil die 10 Jahres Prüfung / Austausch entfällt. Die Tankanzeige erfolgt im über eine Livello Tankanzeige.

ANFRAGE

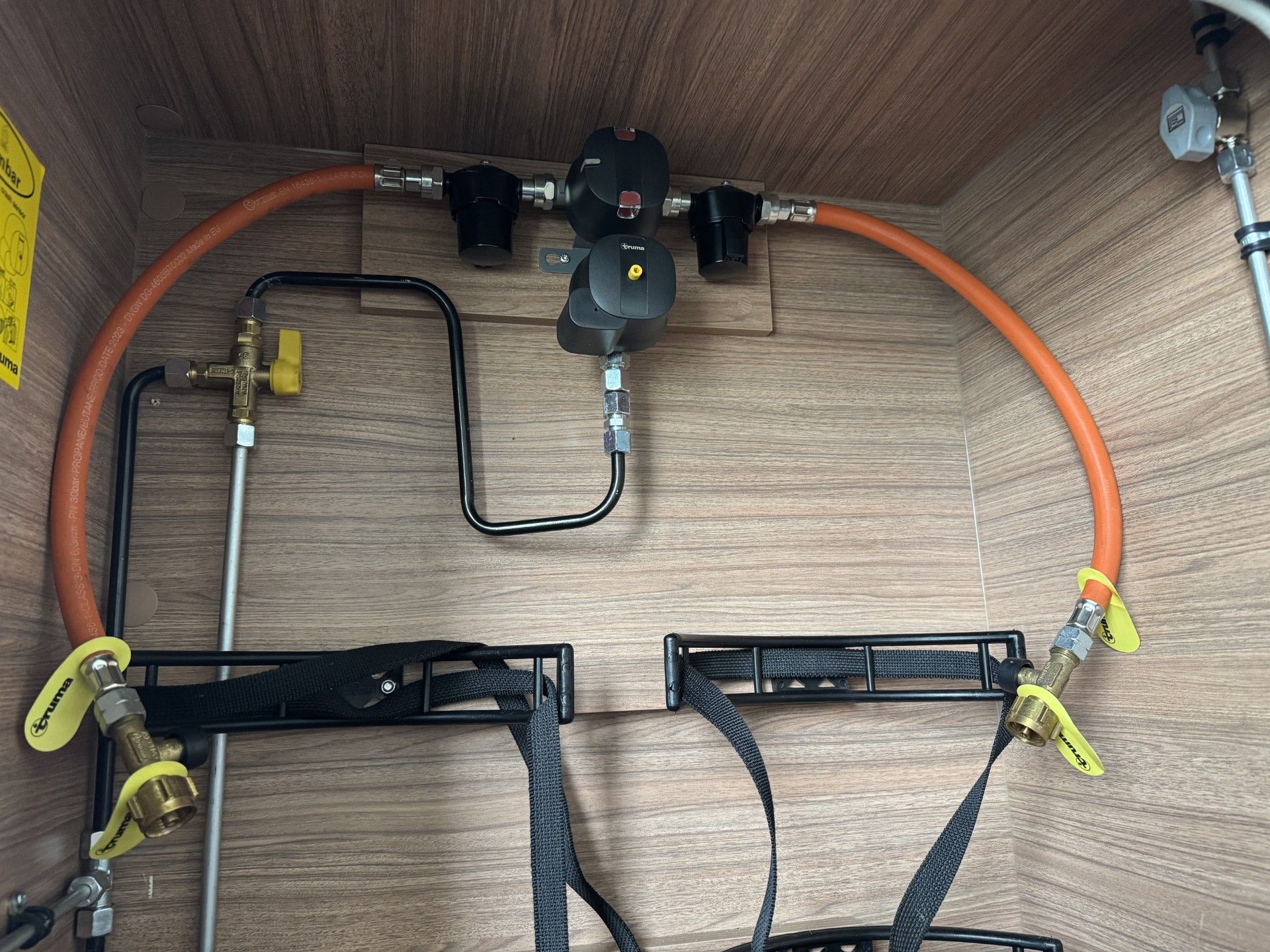

Stahlgastankflasche an Truma DuoControl angeschlossen. Vordere Wechselflasche belibt erhalten.

Betankungsventil mit eingeschraubten ACME Adapter praktisch neben dem Gaskasten verbaut.

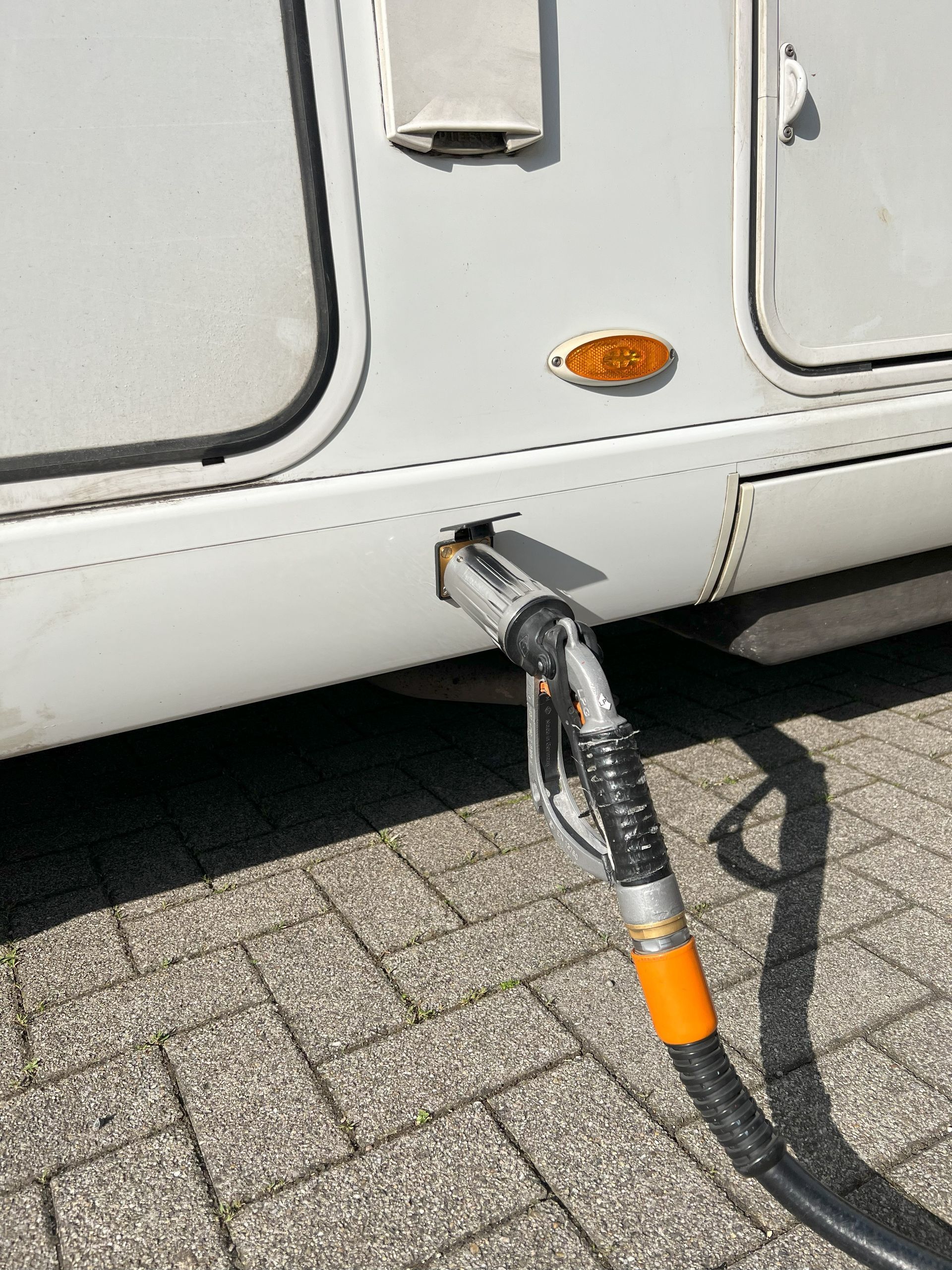

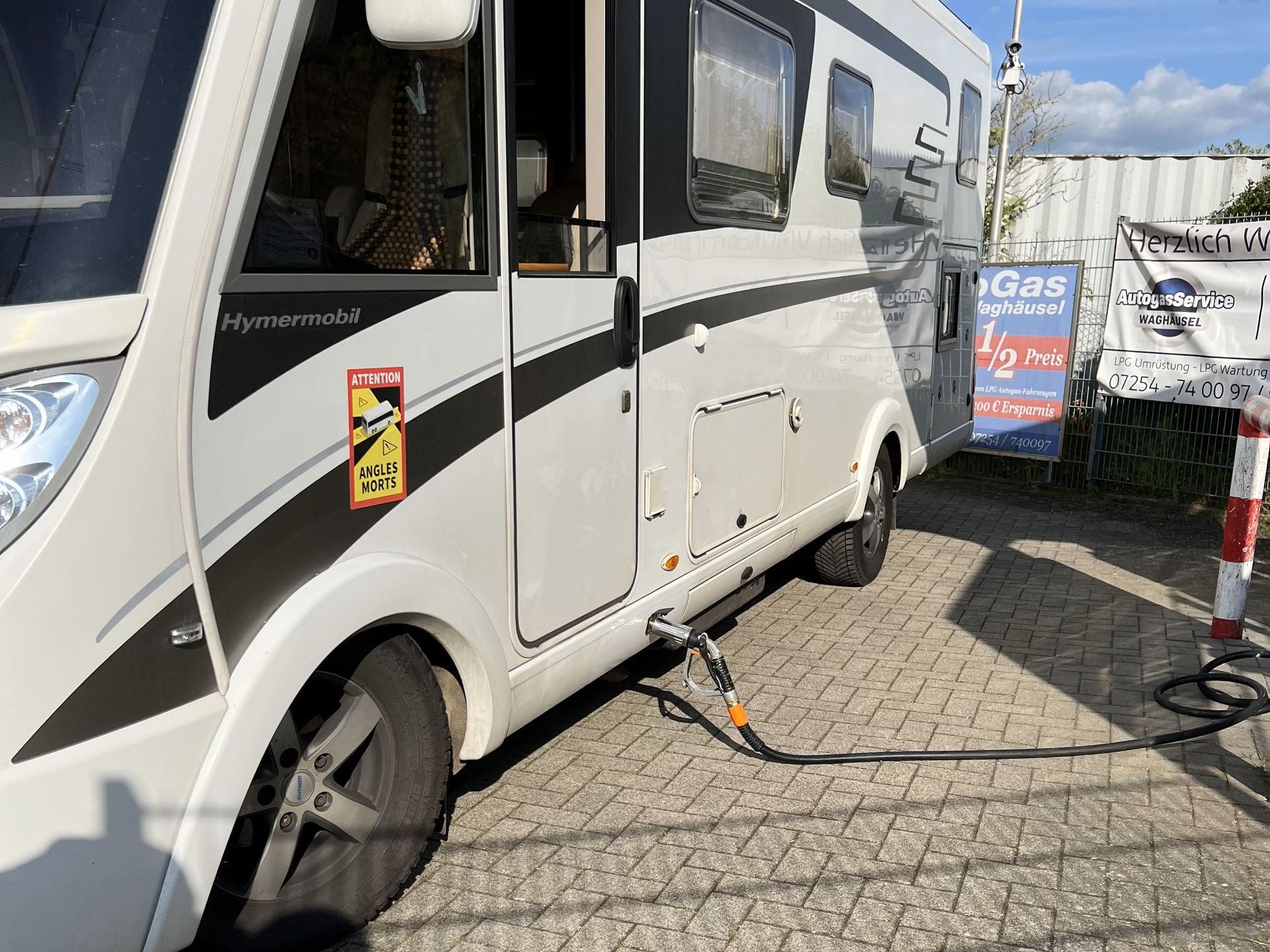

Angeschlossene Tankpistole an Füllventil.

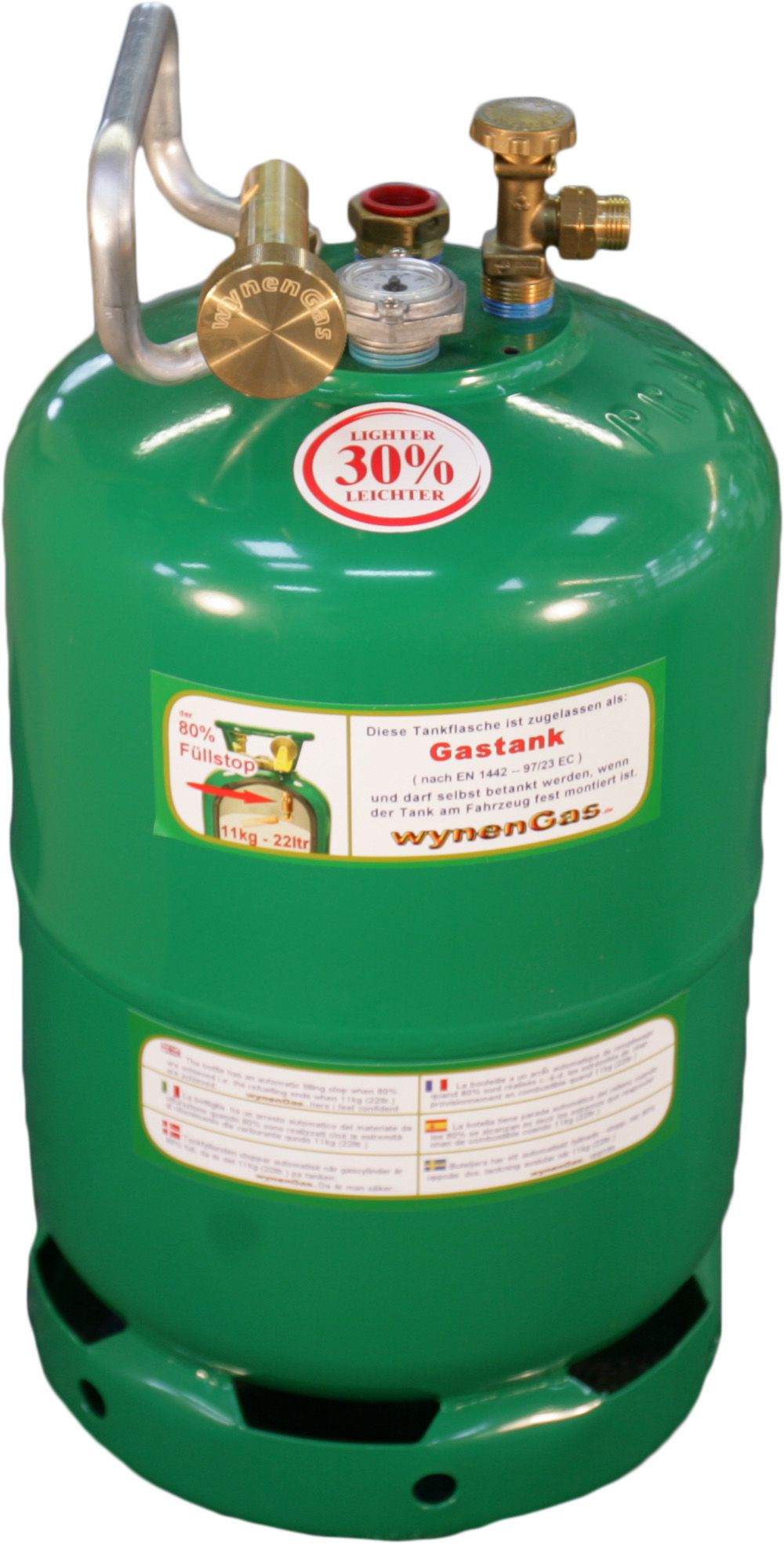

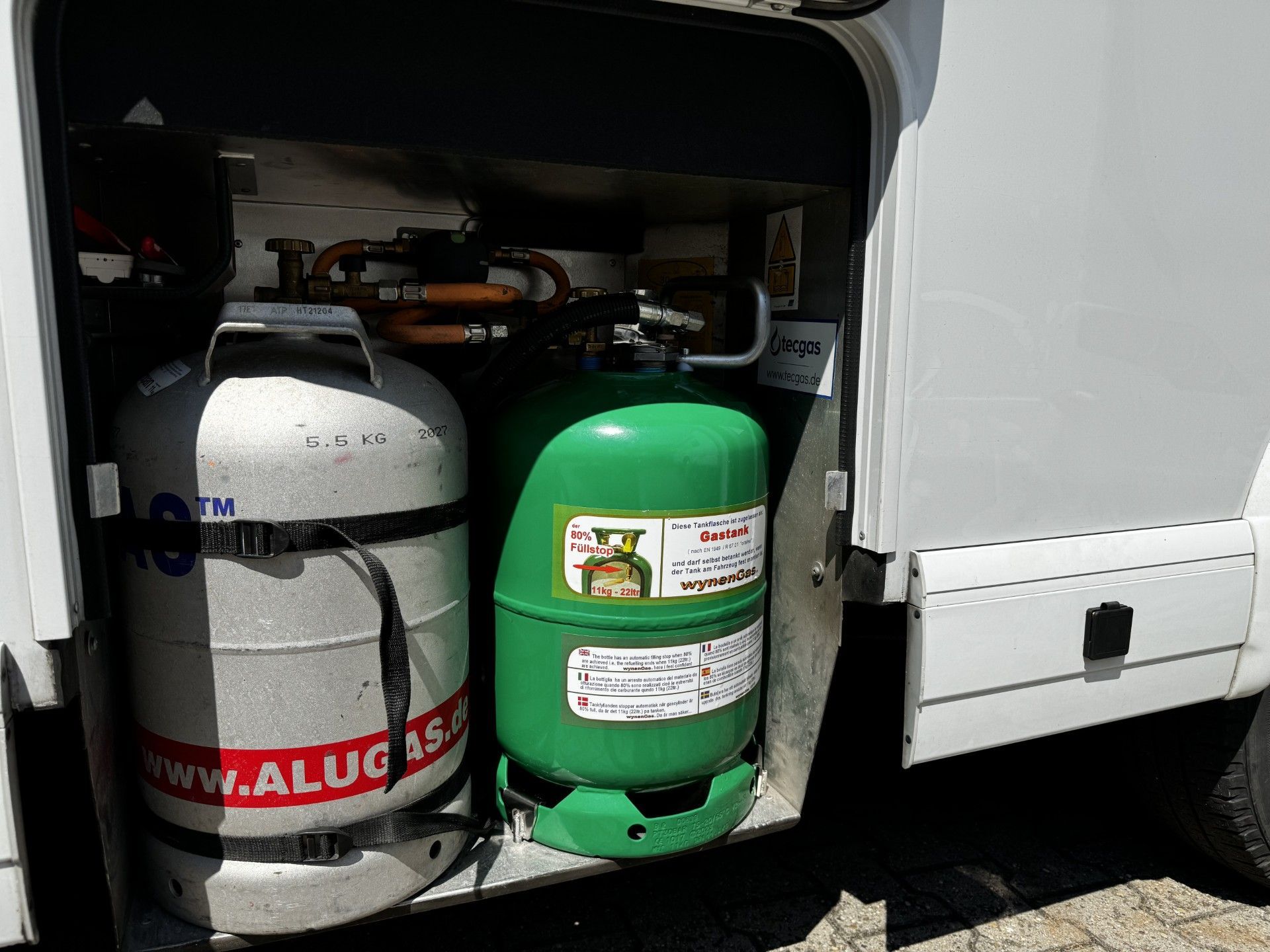

Malibu I 440 LE mit Wynen Stahlgastankflasche

Einbauort: Gaskasten

Tankart: befüllbare Stahlgastankflasche

Hersteller: Wynen /Prakto

Füllmenge: 26,3 Liter Brutto (entspricht ca. 21,04 Liter netto)

Füllstandsanzeige: Manuell an Flasche

Dieser vollintegrierter Malibu I 440 LE wurde mit einer Wynen Stahlgastankflasche ausgestattet. Die Wechselflasche blieb erhalten. Sowohl tank als auch Flasche sind an der DuoControl angeschlossen.
